- 一、用途

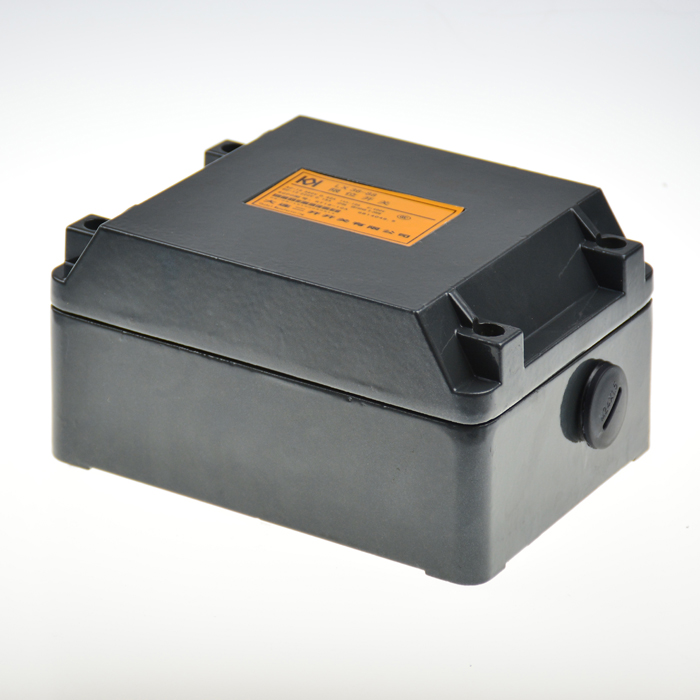

LX36-8起重機用限位開關，本產品主要用于交流50HZ、60HZ，額定工作電壓至380V，直流額定工作電壓至220V的控制電路中，用以限制起重機旋轉運動機構的工作轉角和進行順序控制。
二、分類
2．1型號含義
2．2限位開關在下列條件下能可靠工作；
2．2．1海拔高度
安裝地點的海拔高度不超過2000米；
2.2.2介質溫度
周?chē)諝饨橘|(zhì)溫度不高于+75℃及不低于-25℃;
2．2．3相對濕度
安裝地點最濕月平均空氣相對濕度不大于90%（該月平均最低溫度不大于+25℃）；
2．2．4環境條件的污染等級
環境條件的污染等級為III級；
2．2．5安裝類別
安裝類別為III類；
2．3限位開關的種類
2．3．1結構型式
按結構型式分：本產品結構為旋轉式，速度比有：80：1、40：1、20：1此3種。
2．3．2控制回路
按控制回路分：該限位開關最多可裝8個控制回路。
三、結構概述
限位開關由主軸通過齒輪減速系統一具有可調凸輪片組組合的凸輪軸及對稱并列布置在其兩側的微動開關構成的控制系統三者結為一體安裝在防護等級為IP64的外殼內，其外形及安裝尺寸見圖1。
四、參數
4．1基本參數限位開關的基本參數見表1
表1
|
額定控制容量
|
額定工作電壓（Ue）（V）
|
額定工作電壓（A）
|
約定發熱電流（A）
|
額定操作頻率（次/小時）
|
額定絕緣電壓Ui（V）
|
|
300VAAC
|
380
|
0.8
|
6
|
300
|
380
|
|
220
|
1.36
|
|
10WDC
|
220
|
0.045
|
|
110
|
0.09
|
4．2接通分?jǐn)?/SPAN>
限位開關的接通與分?jǐn)嗄芰σ?jiàn)表2
表2
|
使用類別
|
額定工作電流
|
接通條件
|
分?jǐn)鄺l件
|
|
l（A）
|
U（A）
|
COSФ或T0.95(ms)
|
Lc(A)
|
Ur(V)
|
COSФ或T0.95(ms)
|
|
AC-11
|
380V0.8
|
8.8
|
418
|
0.7
|
8.8
|
418
|
0.7
|
|
DC-11
|
220V、10W 0.045A
|
0.05
|
242
|
300 ms
|
0.05
|
242
|
300 ms
|
4．3電壽命
限位開關的電壽命在相應于表3所列的使用條件下，不需修理式更換零件的負載操作閃數為10萬次。
表3
|
使用類別
|
接通條件
|
分?jǐn)鄺l件
|
|
l（A）
|
U（A）
|
COSФ或T0.95(ms)
|
Lc(A)
|
Ur(V)
|
COSФ或T0.95(ms)
|
|
AC-11
|
8
|
380
|
0.7
|
0.8
|
380
|
0.4
|
|
DC-11
|
0.045
|
220
|
300 ms
|
0.045
|
220
|
300 ms
|
4．4機械壽命
限位開關的機械壽命為100萬次；
4．5極限速度
操動限位開關輸入軸端的最高轉速150r/min；
五、標號
5．1接點標號
控制回路觸頭的接點標號見圖2所示。
六、安裝與檢查
6.1產品的安裝

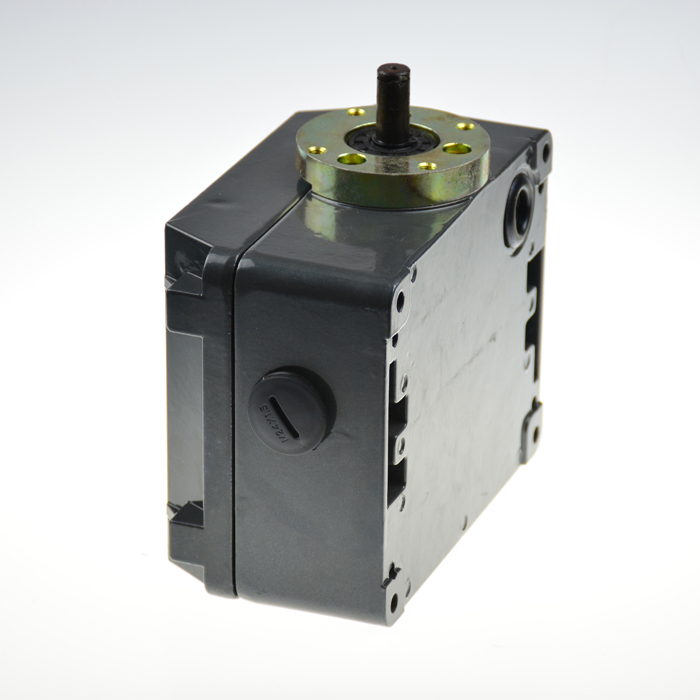

限位開關的安裝形式有兩種：a、軸端法蘭盤安裝；b、殼體底面水平安裝。無論采用何種形式的安裝，必須保證起重機旋轉機構的軸線與限位開關輸入軸線相重合，以防產生安裝誤差引起的附加應力，其安裝尺寸見圖1。
6.2電線電纜的安裝
該限位開關設有三個導線進、出孔，其位置及尺寸見圖1。被選用的進出孔在導線安裝后，其孔端須密封處理，符合IP64要求。未被利用的孔，也必須注意將螺塞旋緊。
6.3檢查
6.3.1安裝前的檢查
安裝前必須對限位開關的轉動靈活性和其它部件是否處于正常工作狀態進行檢查。
6.3.2運行前的檢查
限位開關開始投入運行前，必須首先對限位開關予以調整的控制系統是否能準確地控制進行核查并進行必要的再調整。
七、
限位開關的周期應與起重機電氣系統的同時進行。除做必要的檢查外，應對具有機械運動磨擦部位涂ZG-3鈣基潤滑脂。并更換已損壞的觸頭元件（微動開關）。
說明：對于選用超出基本規格轉速比的用戶可特殊定貨。 |
|
